單管旋噴注漿法使用的主要設備是高壓注漿泵、旋噴鉆機、注漿管(底部帶噴咀)、輸漿管等。
1、高壓注漿泵是關鍵的設備,通過它的高壓才能使?jié){液切割土體,達到要求的噴射范圍,形成一定直徑的樁體。目前國內多采用陜西西探地質裝備有限公司生產的專用高壓變頻注漿泵、地基強化泵、雙液高壓變頻注漿泵,型號有ZJB/BP、DQB、ZJB/BP/S等。

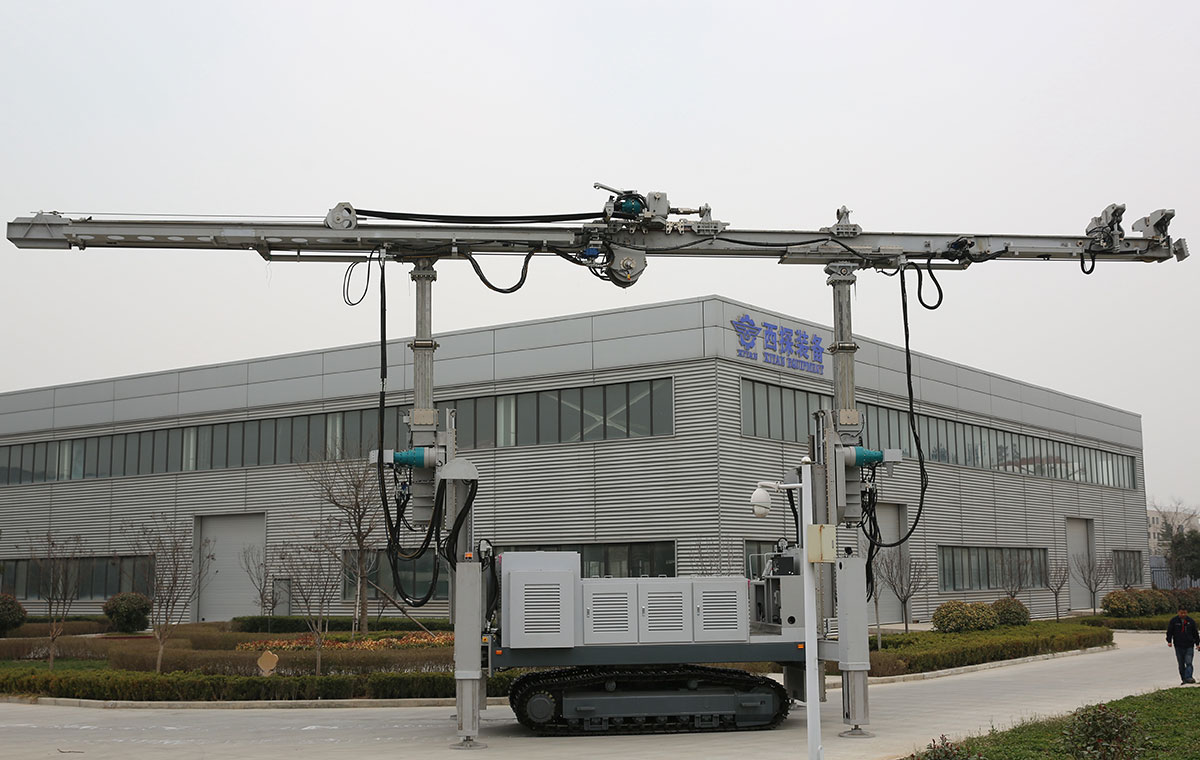

2、旋噴鉆機主要作用是把注漿管(底部帶噴咀)送到設計深度,滿足設計要求的提升和旋轉注漿管。目前國內多采用陜西西探地質裝備有限公司生產的鉆機,經過一定的改進而成,型號有XL-50、SRJP-145、GM-6A、GL-6000S、XPS-15、XL-3、RJP-65B等。
3、輸漿管為內徑Φ21的橡膠鋼絲軟管或內徑Φ21的鋼管,能夠承受45MPa以上的壓力。它的主要作用是連接高壓泵與旋噴鉆機,輸送漿液。
4、注漿管一般使用Φ42或Φ50鉆桿,底部帶有特制的噴咀,噴咀直徑為一般為2.0mm-3.0mm,實際多采用2.3mm-2.5mm。
