高壓旋噴樁注漿法使用的主要設備有哪些?
西探單管旋噴注漿法使用的主要設備是高壓注漿泵、旋噴鉆機、注漿管(底部帶噴咀)、輸漿管等。
1、高壓注漿泵是關鍵的設備,通過它的高壓才能使?jié){液切割土體,達到要求的噴射范圍,形成一定直徑的樁體。目前國內多采用陜西西探地質裝備有限公司生產的高壓變頻注漿泵、雙液高壓變頻注漿泵,型號有ZJB/BP 55/55A、ZJB/BP -90/90A/90C、ZJB/BP -132A/132B/132C等。

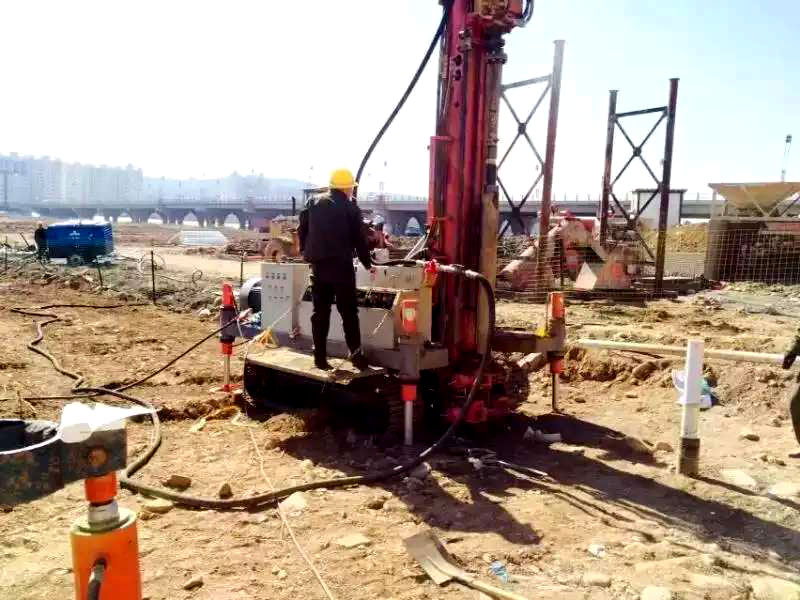

2、旋噴鉆機主要作用是把注漿管(底部帶噴咀)送到設計深度,滿足設計要求的提升和旋轉注漿管。目前國內多采用陜西西探地質裝備有限公司生產的鉆機,經過一定的改進而成,型號有XL-50C、XL-50L、GM-6A、SRJP-145、GL-6000S等。
3、輸漿管為內徑Φ21的橡膠鋼絲軟管或內徑Φ21的鋼管,能夠承受45MPa以上的壓力。它的主要作用是連接高壓泵與旋噴鉆機,輸送漿液。
4、注漿管一般使用Φ42或Φ50鉆桿,底部帶有特制的噴咀,噴咀直徑為一般為2.0mm-3.0mm,實際多采用2.3mm-2.5mm
